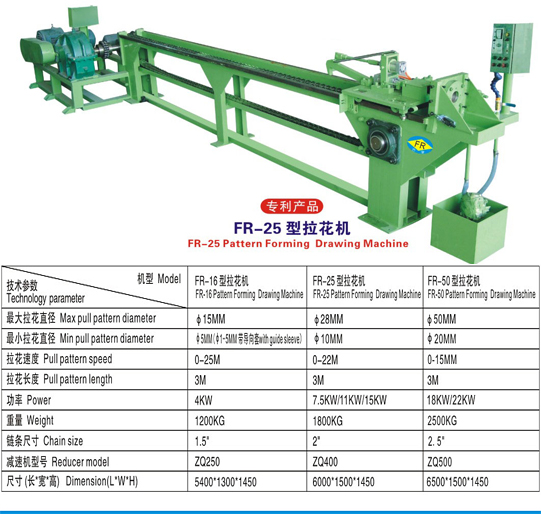

拉花機 --- FR-25型拉花機----------------------------------------------------------適用于金屬管(棒)拉花
品 名:FR-25型拉花機
產品用途:本設備適用于金屬管(棒)材的拉伸(拉拔、冷拔、拉光、拉花)加工
機械布局:鏈式拉拔機
重 量:1800kg
拉花速度:0-22m
拉花長度:3m
電機功率:7.5KW/11KW/15KW
電源電壓:380V 50-60Hz
外形尺寸:6000×1500×1450mm
一、 拉花機產品概述:
產品用途: 本設備適用于金屬管(棒)材的拉伸(拉拔、冷拔、拉光、拉花)加工
機械布局: 鏈式拉拔機
設備品牌:方榮 臺灣品牌拉拔機技術
二、 拉花機作業方式:
素材的一端經縮頭(壓頭)變小后,由人手握持伸入拉拔機的中心架模形內,經由氣動夾緊后,鏈勾勾住鏈條拉拔,拉拔時要求機身震動小,拉拔速度均勻穩定,并取得拉伸后成品最佳精度,達到成品均勻表面光滑良好品質,通常拉伸后達到上面目的的要求。
三、 拉花機設備性能:
A.拉伸形式一線拉伸
B.拉伸力10KN
C.拉伸速度0-25m/min 可按要求制造
D.拉伸長度3m
E.加工范圍Ф4-28mm
四、 拉花機機器配置:
A.馬達及操作面板
(1)型形主電機7.5KW 減速機ZQ400 速比1:31.5 小車減速馬達1HP 速比10:1
(2)出力47.7N.M
(3)轉速1250-125r/min
(4)電源電壓380V 50Hz
B.驅動部分
(1)機架槽鋼與鋼板焊接結構 軌道25*25方鋼
(2)鏈條P=2" 臺灣鏈條
(3)鏈輪軸Ф55mm
